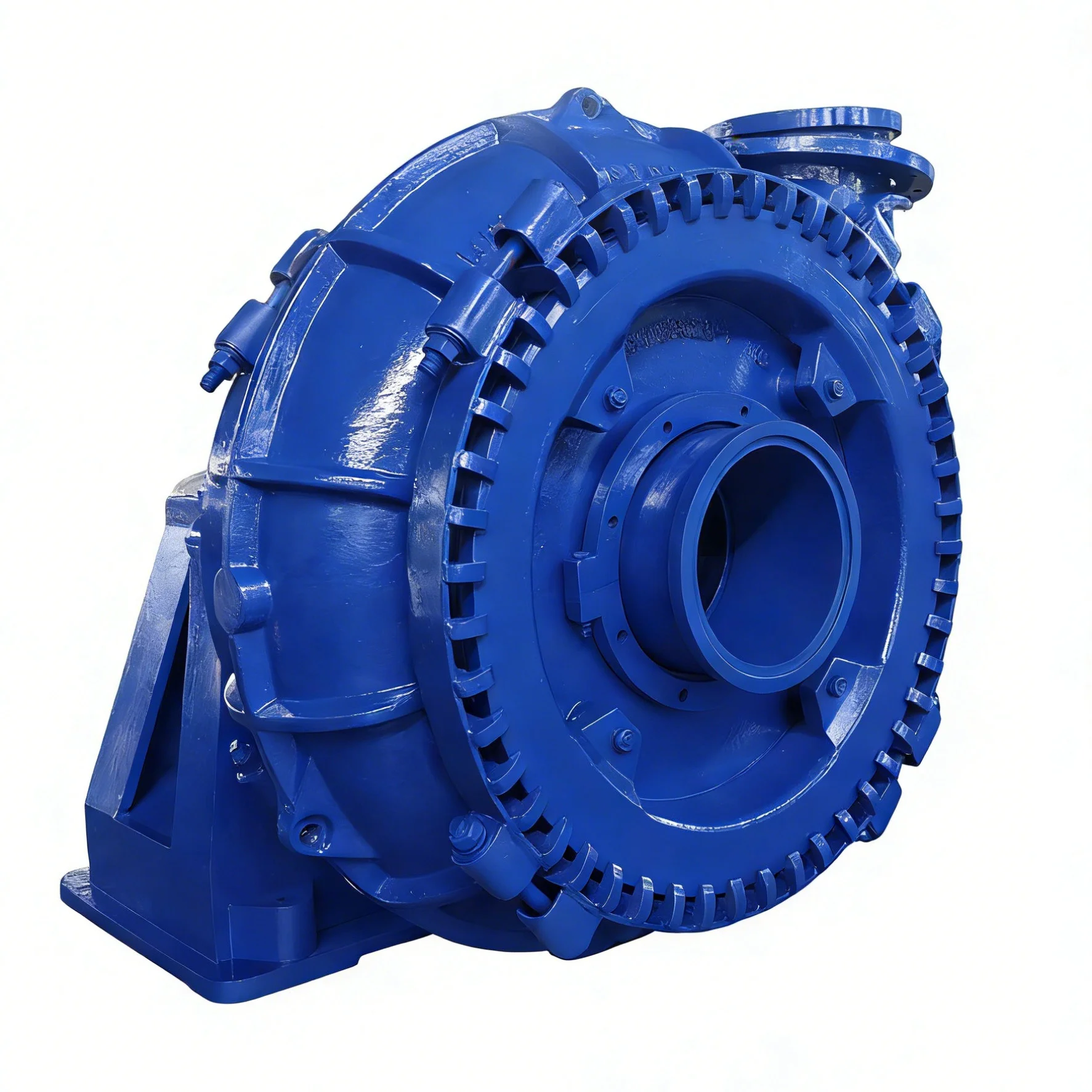

Bomba de cascalho 14/12G-G para serviço pesado, bomba para lama de partículas grandes 1

Bomba de cascalho 14/12G-G para serviço pesado, bomba para lama de partículas grandes 2

Bomba de cascalho 14/12G-G para serviço pesado, bomba para lama de partículas grandes

Item	Especificação
Tamanho	14" × 12"
Capacidade	576 – 3024 m³/h
Cabeça	8 – 70 m
Velocidade	300 – 700 rpm
NPSHr	2 – 8 m
Eficiência	Até 68%
Poder	Máx. 600 kW
Tamanho máximo da passagem	241 mm
Materiais	Liga de alto cromo, ferro fundido, aço fundido, aço inoxidável

Ver tamanho guia

investigação

Escreva uma crítica

Especificações

Modelo de bomba	Potência máxima permitida (kW)	Desempenho em Águas Limpas					Impulsor
		Capacidade Q	Cabeça H(m)	Velocidade n(r/min)	Eficiência Máxima η%	NPSH (m)	Número de Palhetas	Diâmetro da pá. (mm)
		m³/h	Cabeça H(m)	Velocidade n(r/min)	Eficiência Máxima η%	NPSH (m)	Número de Palhetas	Diâmetro da pá. (mm)
6/4D-G	60	36-250	5-52	600-1400	58	2.5-3.5	3	378
8/6E-G	120	126-576	6-45	800-1400	60	3-4.5		391
10/8F-G	260	216-936	8-52	500-1000	65	3-7.5		533
12/10G-G	600	360-1440	10-60	400-850	65	1.5-4.5		667
14/12G-G	600	432-3168	10-64	300-700	68	2-8		864
18/16T-G	1200	720-3600	10-50	250-500	72	3-6		1067

Estrutura da bomba de cascalho 14/12G-G

图片拷贝 (3)

结构拷贝

Modelos de acionamento

A bomba possui diversos modelos de acionamento, incluindo acionamento CC, acionamento por correia CR, acionamento ZVZ, acionamento CV e outros. Os diferentes métodos de acionamento atendem às necessidades de diferentes equipamentos e condições de trabalho, oferecendo aos usuários mais opções e facilitando a compatibilidade e a integração com equipamentos existentes.

Acionamento ZVZ

Acionamento CC

CV Drive

CLZ Drive

CONSTRUÇÃO DE 14/12G-G Cascalho

diagrama de explosão da bomba de areia e cascalho

DIMENSION DRAWING

bomba de areia e cascalho

Cobertura de desempenho da bomba de cascalho

Gráfico da curva da bomba de cascalho 14/12

Sistema de Vedação

Selo glandular

Selo de extrusão

Aplicativo

Aplicação de bomba de cascalho

aplicação de bomba de cascalho
