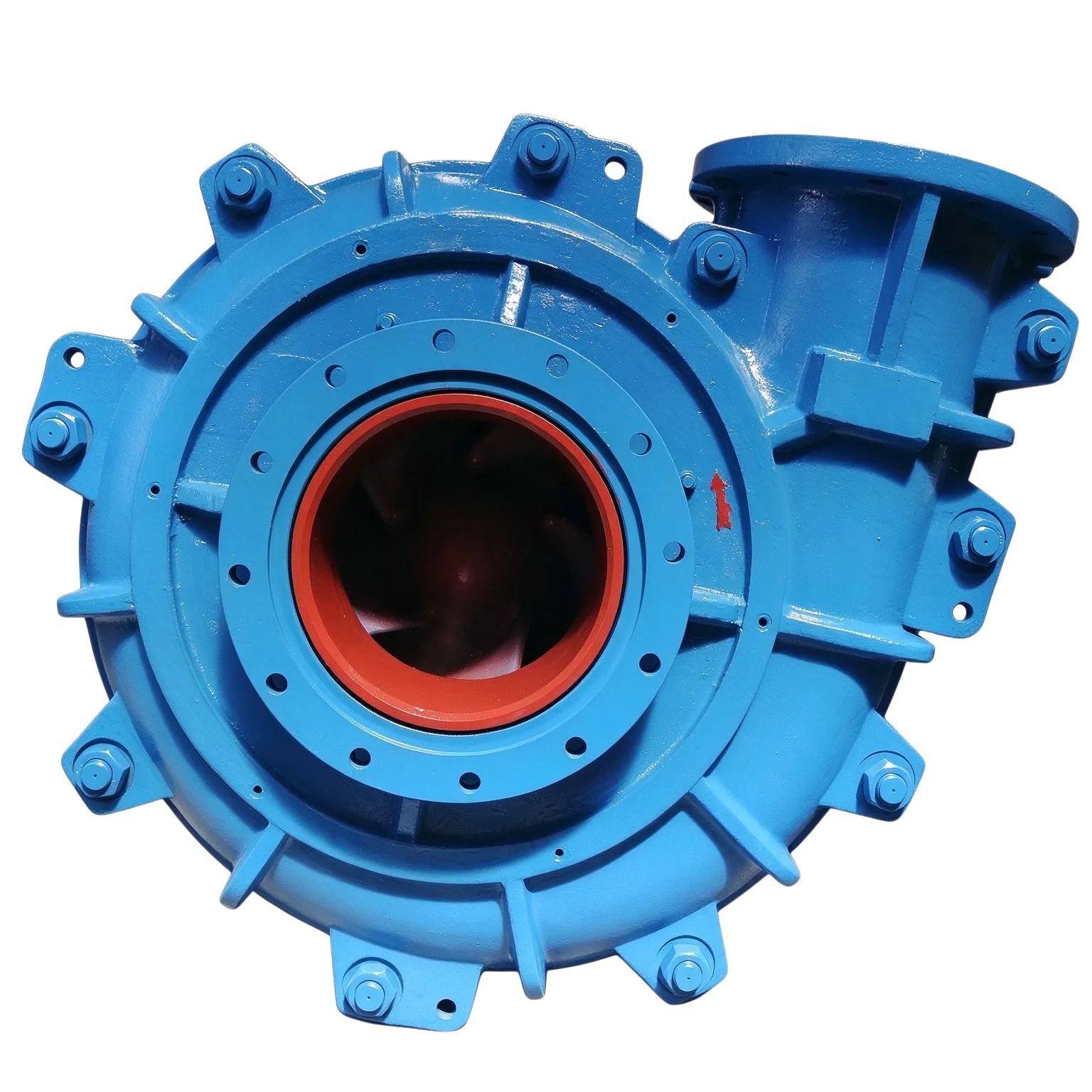

Bomba de lama leve 400ST-L
A 400ST-L é uma bomba de polpa leve de grande porte da linha L da CNSME, projetada para aplicações industriais de manuseio de polpa. Possui rotor e revestimento metálicos fechados, com uma curva de desempenho disponível para auxiliar na seleção hidráulica.
Principais características
Modelo da bomba: 400ST-L
Gama de bombas: Gama L — Bombas para lama de serviço leve
Descarga: 400 mm
Sucção: 450 mm
Tipo de impulsor: Fechado
Diâmetro do impulsor: 825 mm
Código básico do impulsor: STL10147
Material do impulsor: Metal
Material do revestimento: Metal
Velocidade máxima: 700 rpm, conforme indicado na curva fornecida.
![Bomba de lama leve 400ST-L 3]()
Impulsor metálico fechado
A bomba 400ST-L utiliza um rotor fechado com 825 mm de diâmetro. O código básico do rotor é STL10147. O rotor trabalha em conjunto com as passagens de fluxo internas da bomba para transferir energia ao fluido bombeado e gerar a vazão e a altura manométrica necessárias.
![ícone]()
Revestimento e impulsor de metal
A tabela técnica fornecida especifica o metal tanto para o revestimento quanto para o impulsor. A seleção do material é uma consideração importante no manuseio de polpas com sólidos em suspensão, principalmente quando o impacto de partículas e a abrasão afetam o desgaste da parte úmida. A adequação e a vida útil do metal selecionado dependem da composição da polpa e das condições de operação.
![Bomba de lama leve 400ST-L 5]()
Curva de desempenho para seleção de bombas
A curva de desempenho fornecida mostra as relações entre vazão, altura manométrica, velocidade de rotação e eficiência. Os engenheiros podem usar essas informações para identificar um ponto de operação potencial e avaliar se a bomba é adequada para a aplicação desejada.
A curva representa uma referência de desempenho para água limpa. O desempenho real da lama deve ser avaliado com as devidas correções e dados de engenharia específicos da aplicação.
![Bomba de lama leve 400ST-L 6]()
Benefícios da seleção
Conexões de sucção e descarga de grande porte
Curva de desempenho para avaliação de vazão e altura manométrica
Configuração metálica da extremidade úmida para aplicações adequadas com pasta abrasiva.
Seleção hidráulica baseada nos requisitos operacionais reais
.
Especificações do produto
| Parâmetro | Especificação |
|---|---|
| Modelo de bomba | 400ST-L |
| Gama de bombas | Gama L — Bombas de lama para serviço leve |
| Tipo de bomba | Bomba de lama leve |
| Diâmetro de sucção | 450 mm |
| Diâmetro de descarga | 400 mm |
| Tipo de impulsor | Fechado |
| Diâmetro do impulsor | 825 mm |
| Código básico do impulsor | STL10147 |
| Material do impulsor | Metal |
| Material de revestimento | Metal |
| Velocidade máxima | 700 rpm, de acordo com a curva fornecida. |
| Tamanho mínimo de passagem | 95 mm, de acordo com a curva fornecida. |
| Classificação de potência do quadro ST | 560 kW, conforme indicado no gráfico. |
APPLICATION
O modelo 400ST-L pode ser considerado para o transporte de lamas industriais, tais como: mineração e processamento de minerais, transferência de lamas minerais, manuseio de rejeitos, processamento de areia e agregados, transporte industrial de sólidos e líquidos.
FAQ
The 400ST-L is a light duty slurry pump belonging to the CNSME L range.
As informações técnicas fornecidas indicam uma sucção de 450 mm e uma descarga de 400 mm.
According to the supplied product information, the listed L-range models are available in Metal and Elastomer materials, except model 20A-L. The available configuration should be confirmed for the specific pump model and application.
A CNSME PUMP, fabricada pela Shijiazhuang Minerals Equipment Co., Ltd., fornece bombas de polpa e componentes relacionados para o transporte industrial de polpa.
A empresa oferece serviços de fabricação, usinagem, montagem e controle de qualidade para dar suporte ao fornecimento de bombas e à configuração baseada em aplicações.
Para o modelo 400ST-L, a CNSME pode ajudar a analisar o ponto de operação necessário, a curva de desempenho, a potência do motor e a seleção do material da parte hidráulica antes da elaboração do orçamento.
