Analiza kategorii typów pomp odśrodkowych. Może potrzebujesz

Analiza klasyfikacji typów pomp odśrodkowych – być może jest Ci potrzebna. Ponieważ właściwości, ciśnienie i przepływ cieczy transportowanej w produkcji chemicznej są bardzo zróżnicowane, aby dostosować się do zróżnicowanych wymagań, typy pomp odśrodkowych planowanych do produkcji są również zróżnicowane.

Ze względu na różnice w transporcie cieczy, zgodnie z charakterem pompowanej cieczy, można je podzielić na pompy wodne, pompy odporne na korozję, pompy olejowe i pompy do zanieczyszczeń itp.; zgodnie z budową wirnika można je podzielić na pompy otwarte, półotwarte i zamknięte, a zgodnie z metodą ssania wirnika można je podzielić na pompy z pojedynczym ssaniem i pompy z podwójnym ssaniem; zgodnie z liczbą wirników można je podzielić na pompy jednostopniowe (takie jak: pionowe pompy odśrodkowe do rurociągów ISG, poziome pompy odśrodkowe ISW, pompy odśrodkowe ze sprzęgłem IS, chemiczne pompy odśrodkowe IH itp.) i pompy wielostopniowe (takie jak wielostopniowe pompy odśrodkowe typu D, pionowe wielostopniowe pompy odśrodkowe DL, pionowe wielostopniowe pompy odśrodkowe do rurociągów GDL, pionowe wielostopniowe pompy odśrodkowe ze stali nierdzewnej CDLF itp.).

Różne typy pomp odśrodkowych są klasyfikowane w seriach zgodnie z ich cechami konstrukcyjnymi i wykorzystują jedną lub kilka chińskich liter pinyin jako kod serii. W każdej serii, ze względu na różne specyfikacje, do każdej dołączono inne litery i cyfry. Poniżej znajduje się krótki opis typów pomp odśrodkowych powszechnie stosowanych w zakładach chemicznych.

1) Pompa wodna (typ B, typ D, Sh) Każda pompa wodna może być używana do transportu czystej wody i czystych cieczy o właściwościach fizycznych i chemicznych zbliżonych do wody. Pompa wodna typu B to nazwa kodowa jednostopniowej, jednossącej, odśrodkowej pompy wodnej typu cantilever i jest szeroko stosowana. Jej konstrukcja jest przedstawiona na rysunku 2—24. Korpus i pokrywa pompy tego typu są wykonane z żeliwa. Wysokość podnoszenia całej serii wynosi od 8 do 98 m, a skala przepływu od 4,5 do 360 m³/h.

Jeśli wymagana wysokość ciśnienia jest wysoka, a natężenie przepływu nie jest zbyt duże, można zastosować pompę wielostopniową. Jak pokazano na rysunku 2—25, wiele wirników jest połączonych szeregowo na wale. Ciecz z jednego wirnika kieruje ciecz, aby zmienić kierunek przepływu przez koło prowadzące w obudowie pompy i przekształca część energii kinetycznej w energię ciśnienia statycznego, a następnie wpływa do następnego wirnika. Ponieważ ciecz otrzymuje energię z kilku wirników, może osiągnąć wyższą wysokość ciśnienia. Kod serii domowych pomp wielostopniowych to D, które są nazywane pompami odśrodkowymi typu D. Seria wirników jest na ogół 2 do 9 poziomów, a większość z nich ma 12 poziomów. Cała seria wielkości wysokości ciśnienia wynosi 14~351 m, a natężenie przepływu wynosi 10,8~850 m³/h.

Jeśli natężenie przepływu cieczy jest duże, a wymagane ciśnienie nie jest wysokie, można zastosować pompę z podwójnym ssaniem. Wirnik pompy z podwójnym ssaniem ma dwa wloty ssące, jak pokazano na rysunku 2-26. Ponieważ stosunek szerokości do średnicy wirnika pompy z podwójnym ssaniem jest większy i występują dwie populacje, objętość infuzji jest stosunkowo duża. Kod serii domowych pomp z podwójnym ssaniem to Sh, całkowita wysokość podnoszenia wynosi 9140 m, a wydajność 12012 500 m³/h.

2) Pompa odporna na korozję (typ F) Podczas transportu cieczy żrących, takich jak kwasy i zasady, należy stosować pompy odporne na korozję. Podstawową cechą tej pompy jest to, że części pompy mające styczność z cieczą są wykonane z materiałów odpornych na korozję. Pompy odporne na korozję wykonane według różnych danych mają zasadniczo taką samą strukturę, dlatego jako kod serii stosuje się F. Dodaj literę do kodu danych, aby wskazać różnicę. Inną cechą pomp odpornych na korozję są ich wysokie wymagania dotyczące uszczelnienia. Ponieważ problem korozji samego wypełniacza jest trudny do rozwiązania, pompy typu F najczęściej wykorzystują mechaniczne urządzenia uszczelniające. Wysokość podnoszenia pomp serii F wynosi 15-105 m, a wydajność 2-400 m³/h.

3) Pompa olejowa (typ Y) Pompa transportująca produkty ropopochodne nazywana jest pompą olejową. Produkty ropopochodne są łatwopalne i wybuchowe, dlatego ważnym wymogiem dla pomp olejowych jest poprawa szczelności. Podczas transportu kryształów oleju o temperaturze powyżej 200°C wymagane jest również doskonałe chłodzenie uszczelnienia wału i łożysk, dlatego elementy te są często wyposażone w płaszcze wodne chłodzące. Seria pomp olejowych do użytku domowego to Y, z pojedynczym i podwójnym ssaniem, jednostopniowymi i wielostopniowymi (2-stopniowymi 6). Wysokość podnoszenia całej serii wynosi 60 603 m, a skala przepływu 6,25 ~ 500 m³/h.

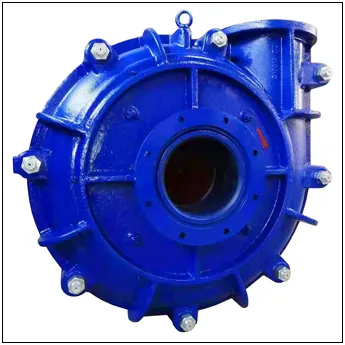

4) Pompa do zanieczyszczeń (typ P) Pompy do zanieczyszczeń służą do transportu zawiesin, gęstych szlamów itp. Kod serii to P, a pompy dzielą się na pompy ściekowe PW, pompy do piasku PS, pompy do mułu PN itp. Wymagania dla tego typu pomp to: odporność na zatykanie przez zanieczyszczenia, odporność na zużycie oraz łatwość demontażu i mycia. Cechą charakterystyczną jest szeroki wirnik z niewielką liczbą łopatek. Często stosuje się wirniki półzamknięte lub otwarte. Niektóre obudowy pomp są wyłożone odpornymi na zużycie stalowymi płytami ochronnymi.

Aby ułatwić wybór, dział produkcji pomp odśrodkowych czasami rysuje serię charakterystycznych krzywych tego samego typu pompy i rysuje fragment krzywej H—Q odpowiadający wyższej skali mocy na ogólnym wykresie. Rysunek 2-27 przedstawia wykres szeregowej krzywej charakterystycznej pompy wodnej typu B. Na rysunku linia łuku powyżej powierzchni wentylatora reprezentuje typ podstawowy, a linia łuku poniżej reprezentuje typ A, którego średnica jest o jeden rząd mniejsza od typu podstawowego. Jeśli na powierzchni wentylatora znajdują się trzy linie łuku, linia łuku na środku reprezentuje typ A, a linia łuku na dole reprezentuje typ B, którego średnica jest o jeden rząd mniejsza od typu podstawowego.
