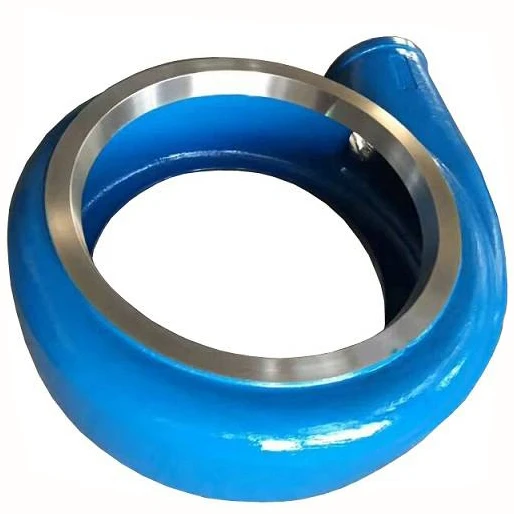

CNSME® H14110A05 La doublure volute de pompe à suspension est une partie d'usure importante des pompes de suspension 16 / 14TU-AH. Il forme une chambre de pompe de suspension avec un buisson de gorge et une doublure de plaque d'image où la suspension s'écoulerait à travers eux. La liner volute de suspension est un entonnoir incurvé augmentant la zone vers le port de décharge. Il est souvent utilisé avec une roue de pompe à lufe. À mesure que la zone de la section transversale augmente, le volute réduit la vitesse des liquides et augmente la pression des liquides. Les principaux objectifs d'une doublure volute sont d'aider à équilibrer la pression hydraulique sur l'arbre de la pompe à suspension.
La doublure volute est l'une des pièces de rechange les plus importantes à extrémité humide d'une pompe à suspension, ainsi que la plus lourde et la plus grande partie parmi les pièces de rechange à extrémité humide. La doublure volute est une pièce lorsqu'elle est en métal, et elle deviendra deux pièces - la doublure de plaque de recouvrement et la doublure de plaque à ossature lorsque le matériau est en caoutchouc.
Le volute est utilisé sur le corps de la pompe, et sa fonction est principalement pour protéger le corps de la pompe contre les lésions des matériaux, et pour stabiliser le fonctionnement de l'équipement et prolonger la durée de vie. Habituellement, le matériau véhiculé par la pompe à suspension contient des particules solides d'une certaine taille et de certains ions acides-base, de sorte que la gaine est soumise à l'usure et à la corrosion de la suspension pendant l'utilisation.
Chez CNSME, divers matériaux de revêtements de volute sont disponibles pour les clients, tels que le chrome élevé A05, A07, A12, A33, A49, A51 et A61. Différents matériaux conviennent à différents projets. Les mauvais matériaux affecteront la durée de vie des pièces ainsi que le temps de fonctionnement complet des pompes.
