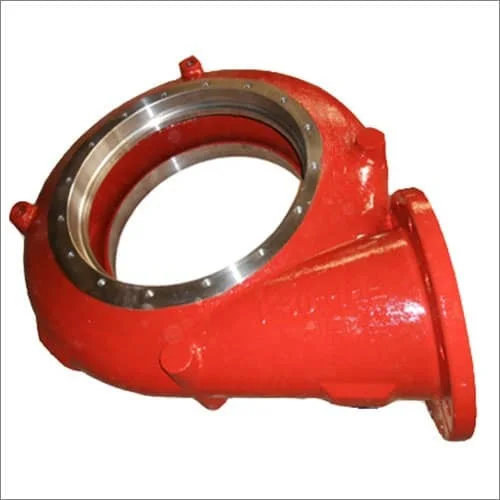

Die Spiralgehäuseauskleidung CNSME® H14110A05 ist ein wichtiges Verschleißteil der Schlammpumpen 16/14TU-AH. Sie bildet mit der Drosselbuchse und dem Rahmenplatteneinsatz eine Pumpenkammer, durch die die Suspension fließt. Die Spiralgehäuseauskleidung ist ein gekrümmter Trichter, dessen Querschnitt sich zum Auslass hin erweitert. Sie wird häufig zusammen mit dem Laufrad der Schlammpumpe verwendet. Durch die Vergrößerung des Querschnitts verringert das Spiralgehäuse die Strömungsgeschwindigkeit und erhöht den Flüssigkeitsdruck. Hauptaufgabe der Spiralgehäuseauskleidung ist der Ausgleich des hydraulischen Drucks auf die Welle der Schlammpumpe.
Die Spiralgehäuseauskleidung ist eines der wichtigsten Ersatzteile im Nassbereich einer Schlammpumpe und zugleich das schwerste und größte Bauteil unter diesen. Bei Metall besteht die Spiralgehäuseauskleidung aus einem Stück, bei Gummi aus zwei Teilen: der Deckplattenauskleidung und der Rahmenplattenauskleidung.
Das Spiralgehäuse befindet sich am Pumpenkörper und dient hauptsächlich dem Schutz des Pumpenkörpers vor Materialbeschädigungen sowie der Stabilisierung des Betriebs und der Verlängerung der Lebensdauer. Das von der Schlammpumpe geförderte Material enthält üblicherweise Feststoffpartikel bestimmter Größe und Säure-Base-Ionen, wodurch der Mantel im Betrieb Verschleiß und Korrosion durch den Schlamm ausgesetzt ist.
Bei CNSME stehen Kunden verschiedene Werkstoffe für Spiralgehäuseauskleidungen zur Auswahl, darunter hochchromhaltige Werkstoffe wie A05, A07, A12, A33, A49, A51 und A61. Unterschiedliche Werkstoffe eignen sich für unterschiedliche Projekte. Die Verwendung ungeeigneter Werkstoffe beeinträchtigt sowohl die Lebensdauer der Bauteile als auch die Betriebsdauer der gesamten Pumpe.
