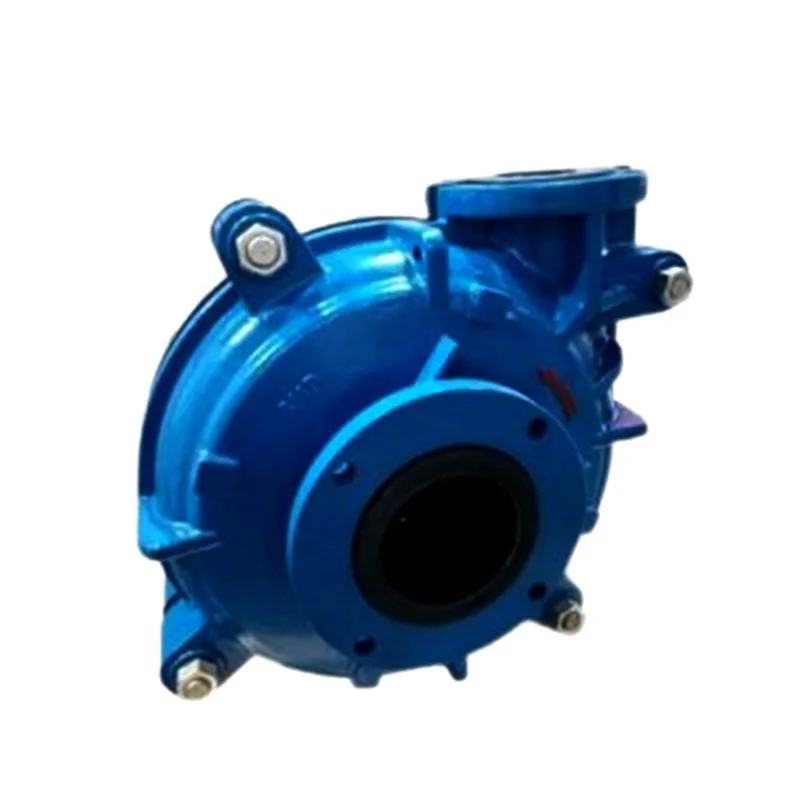

▶ Les pompes à suspension à linge en caoutchouc PME sont conçues pour des boues corrosives robustes.
▶ Cette pompe est parfaite pour les tâches difficiles de l'usine. Il a une longue durée de vie et est extrêmement rentable. L'utilisation de doublures efficaces rend cette pompe facile à entretenir.
▶ Il s'agit d'une pompe à suspension lourde qui est extrêmement durable et facile à entretenir. Il est très efficace et résistant à la corrosion et à l'érosion
▶ Des applications comme les résidus fins, le charbon, la suspension lourde, la suspension Ni-acide, l'acide phosphorique, le produit chimique, la pulpe et le papier.
Caractéristiques:
| Plage de pompage | 1 pouce à 12 pouces |
| Capacité | jusqu'à 2520m3 / h |
| Tête de décharge totale | jusqu'à 52 m |
| Température | 1-100°C |
|
Pompe
Modèle |
S×D
(pouce) |
Admissible
Max. Puissance (kW) | Matériel | Performance en eau claire | Turbine | ||||||
| Capacité q |
Tête
H(m) |
Vitesse
n (r / min) |
Max.eff.
η% |
NPSH
(m) |
Non. De
Aubes |
Dia de la galerie.
(mm) | |||||
| Turbine | m3/heure | l / s | |||||||||
| SHR/25B | 1.5×1 | 15 |
Caoutchouc
(R55) | 10.8-25.2 | 3-7 | 7-52 | 1400-3400 | 35 | 3 | 152 | |
| SHR/40B | 2×1.5 | 15 | 25.2-54 | 7-15 | 5.5-41 | 1000-2600 | 50 | 2.5-5 | 5 | 178 | |
| SHR/50C | 3×2 | 30 | 36-75.6 | 10-21 | 13-39 | 1300-2100 | 2-4 | 213 | |||
| SHR/75C | 4×3 | 30 | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3-5 | 245 | ||
| SHR/75D | 4×3 | 60 | 245 | ||||||||
| SHR/100D | 6×4 | 60 | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3-5 | 365 | ||
| SHR/100E | 6×4 | 120 | 365 | ||||||||
| SHR/150E | 8×6 | 120 | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 510 | ||
| SHR/150F | 8×6 | 260 | 510 | ||||||||
| SHR/150R | 8×6 | 300 | 510 | ||||||||
| SHR/200F | 10×8 | 260 | 540-1188 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | 686 | ||
| SHR/200ST | 10×8 | 560 | 540-1188 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | 686 | ||
| SHR/250F | 12×10 | 260 | 720-1620 | 320-700 | 13-14 | 300-500 | 79 | 3-8 | 762 | ||
| SHR/250ST | 12×10 | 560 | 720-1620 | 320-700 | 13-14 | 300-500 | 79 | 3-8 | 762 | ||
| SHR/300F | 14×12 | 260 | 1152-2520 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 965 | ||
| SHR/300ST | 14×12 | 560 | 1152-2520 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 965 | ||
Structure:
Matériaux:
| Description des pièces | Matériel | Code matériel |
| Corps de pompe, casting fendu | Fer gris | G20/G21 |
| Fer à fonte ductile | D20/D21 | |
| Roue, doublures intérieures | Caoutchouc naturel | R55 |
| Caoutchouc naturel noir premium | R33 | |
| Caoutchouc doux noir | R26 | |
| Caoutchouc naturel noir | R08 | |
| Arbre | Acier inoxydable 304 | C21 |
| Acier inoxydable 316 | C23 | |
| Manche | Acier inoxydable 304 | C21 |
| Acier inoxydable 316 | C23 | |
| Revêtement en oxyde d'aluminium, blanc | J04 | |
| Revêtement d'oxyde chromé, noir | J05 |
Type entraîné:
DC (Z): La pompe et le moteur sont directement liés à un couplage.
Types pilotés par courroie: La pompe et le moteur sont connectés par des poulies et des ceintures - CV, Cr (Z), Zv (Z).
