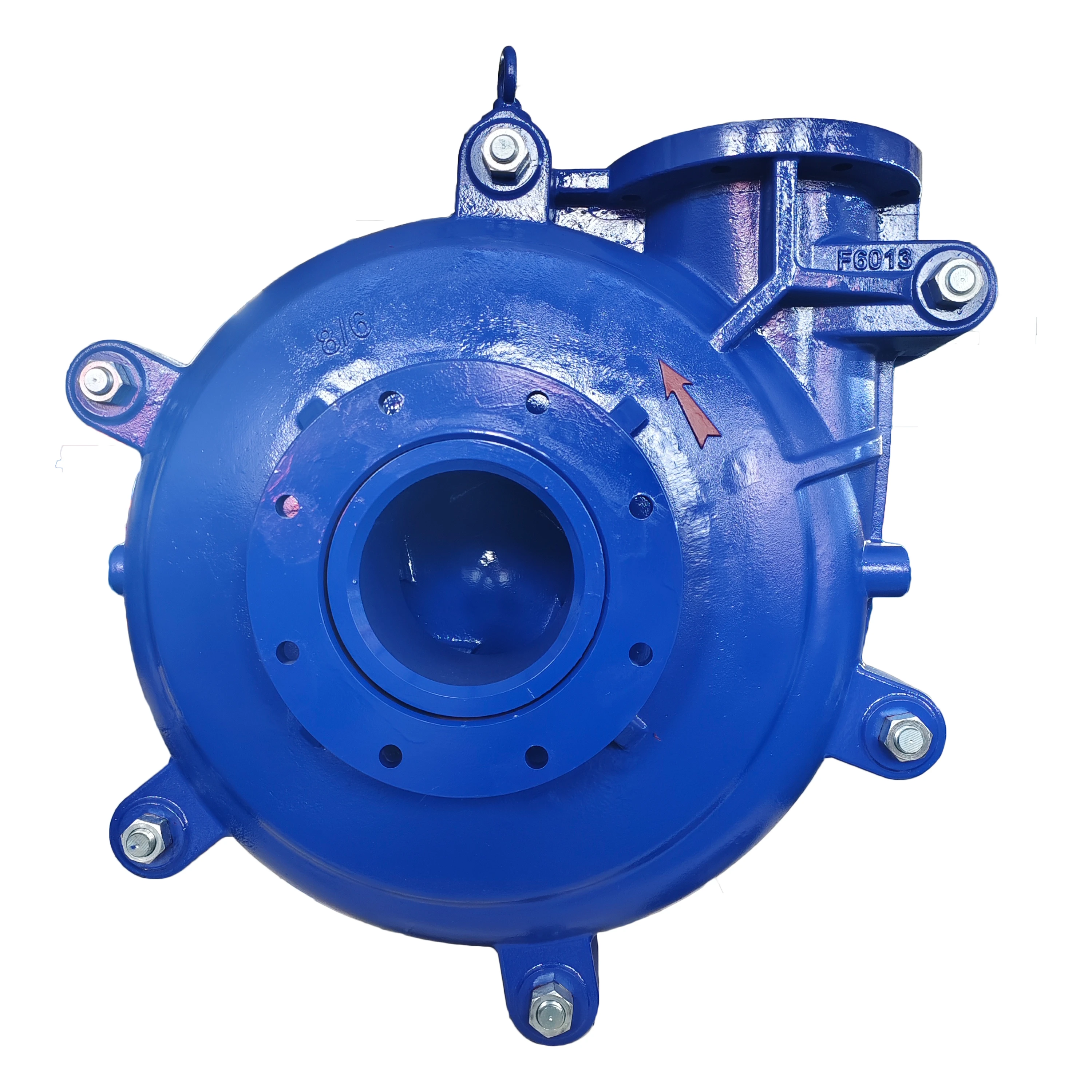

Pompe à boues CNSME® 8/6 AH

La pompe à boues CNSME® SH est équivalente à la pompe à boues Warman AH. Il s'agit d'une pompe centrifuge horizontale robuste, mono-étagée, à simple aspiration et de conception cantilever. Les pompes à boues AH en alliage de chrome à haute teneur sont principalement utilisées dans les applications contenant des solides. Selon les conditions de process, l'équipement doit être adapté aux liquides hautement abrasifs ou corrosifs.

Modèle de pompe : 8/6 AH
Débit : 152 mm (6")
Aspiration : 203 mm (8")
Matériau : Métal
Turbine : F6147
Diamètre de la turbine : 510 mm
Type d'hélice : Fermée
Ailettes : 5
Vitesse maximale : 1300 tr/min
Diamètre de passage maximal : 63 mm
Cadre nominal : E / EE / F / FF / S
Hauteur manométrique maximale indiquée : ≈ 82 m
Plage de débit indiquée : ≈ 0–1 050 m³/h

* * * PERFORMANCE POUR L'EAU CLAIRE

enquête

Écrire une critique

Avantages du produit

Haute performance et résistance à l'usure : solutions industrielles pour pompes à boues 8/6-AH. Cette pompe à boues robuste est extrêmement durable et facile d'entretien. Elle offre une haute performance et résiste à la corrosion et à l'érosion.

Haute performance et résistance à l'usure : solutions industrielles pour pompes à boues 8/6-AH. Longue durée de vie et excellent rapport qualité-prix. L'utilisation de revêtements performants facilite la maintenance de cette pompe.

Hautement efficace et résistante à l'usure : solutions industrielles pour pompes à boues 8/6-AH-AH. Les nombreux avantages de la pompe comprennent ses deux moitiés de boîtier extérieur divisées, un arbre de grand diamètre avec des roulements à rouleaux robustes, des pièces de rechange de la partie humide résistantes à l'usure, une roue fermée et un corps de pompe moulé d'une seule pièce.

Hautement efficace et résistante à l'usure : solutions industrielles pour les pompes à boues 8/6-AH, la 8/6-AH est une pompe à boues avec une taille de refoulement de 6 pouces.

Haute performance et résistance à l'usure : solutions industrielles pour les pompes à boues 8/6-AH. Nos clients se trouvent principalement en Russie, aux Pays-Bas, en Italie et dans d'autres pays d'Europe de l'Est et de l'Ouest. CNSME est votre partenaire de confiance pour des pompes à boues et des pièces détachées de qualité.

Courbe de performance de la pompe à boues 8/6 AH

Caractéristiques

Spécifications des pompes à boues métalliques série AH
Pompe Modèle	S×D (pouce)	Admissible Puissance maximale (kW)	Matériel	Performance en eau claire						Turbine
			Matériel	Capacité Q		Tête H(m)	Vitesse n(tr/min)	Eff. max. η%	NPSH (m)	Nombre de Ailettes	Vanne Dia. (mm)	Poids (kg)
			Turbine	m3/h	l/s	Tête H(m)	Vitesse n(tr/min)	Eff. max. η%	NPSH (m)	Nombre de Ailettes	Vanne Dia. (mm)	Poids (kg)
1.5/1B-AH	1,5×1	15	Métal (A05)	12,6-28,8	3,5-8	6-68	1200-3800	40	2-4	5	152	91
2/1.5B-AH	2×1,5	15		32.4-72	9-20	6-58	1200-3200	45	3,5-8		184	118
3/2C-AH	3×2	30		39,6-86,4	11-24	12-64	1300-2700	55	4-6		214	191
4/3C-AH	4×3	30		86.4-198	24-55	9-52	1000-2200	71	4-6		245	263
4/3D-AH	4×3	60		86.4-198	24-55	9-52	1000-2200	71	4-6		245	363
6/4D-AH	6×4	60		162-360	45-100	12-56	800-1550	65	5-8		365	626
6/4E-AH	6×4	120		162-360	45-100	12-56	800-1550	65	5-8		365	728
8/6E/AH	8×6	120		360-828	100-230	10-61	500-1140	72	2-9		510	1473
8/6F-AH	8×6	260									510	1496
8/6R-AH	8×6	300									510	1655
10/8F-AH	10×8	260		612-1368	170-380	11-61	400-850	71	4-10		686	3193
10/8ST-AH	10×8	560		612-1368	170-380	11-61	400-850	71	4-10		686	3750
12/10F-AH	12×10	260		936-1980	260-550	7-68	300-800	82	6		762	3760
12/10ST-AH	12×10	560		936-1980	260-550	7-68	300-800	82	6		762	4318
14/12ST-AH	14×12	560		1260-2772	350-770	13-63	300-600	77	3-10		965	6409
16/14TU-AH	16×14	1200		1368-3060	380-850	11-63	250-550	79	4-10		1067	10000

Construction des pompes à boues AH

Dessin coté

Caractéristiques

Schéma dimensionnel de la pompe à boues 8-6E-AH

Plusieurs modèles de conduite

Lecteur ZVZ

Entraînement CC

Lecteur CV

CLZ Drive

Système d'étanchéité

Joint d'étanchéité du presse-étoupe

Joint d'étanchéité de l'expulseur de la pompe à boues

Sceau d'expulsion

Parties humides

Composants en élastomère pour la partie humide

Composants de la partie humide à haute teneur en chrome

Composants en élastomère de la partie humide de la pompe à boues AH

Composants de la partie humide en chrome à haute teneur en chrome de la pompe à boues AH
