● Caudal de flujo: 180-720m3/h.
● Cabeza H (M): 10-60
● Velocidad: 500-1140 rpm
● Eficiencia: máx. 72%
● Materiales: impulsor a05
● Impulsor: tipo cerrado de 5 vanos, F6147A05
● Diámetro de la veleta (mm): 510 mm
● Potencia: máximo 120kw
● Color: depende de los requisitos de los clientes
● Peso: 1478 kg
● NPSH (M): 2-10
● Garantía: garantía de 1 año (excepto las piezas de extremo húmedo)
Introducción:

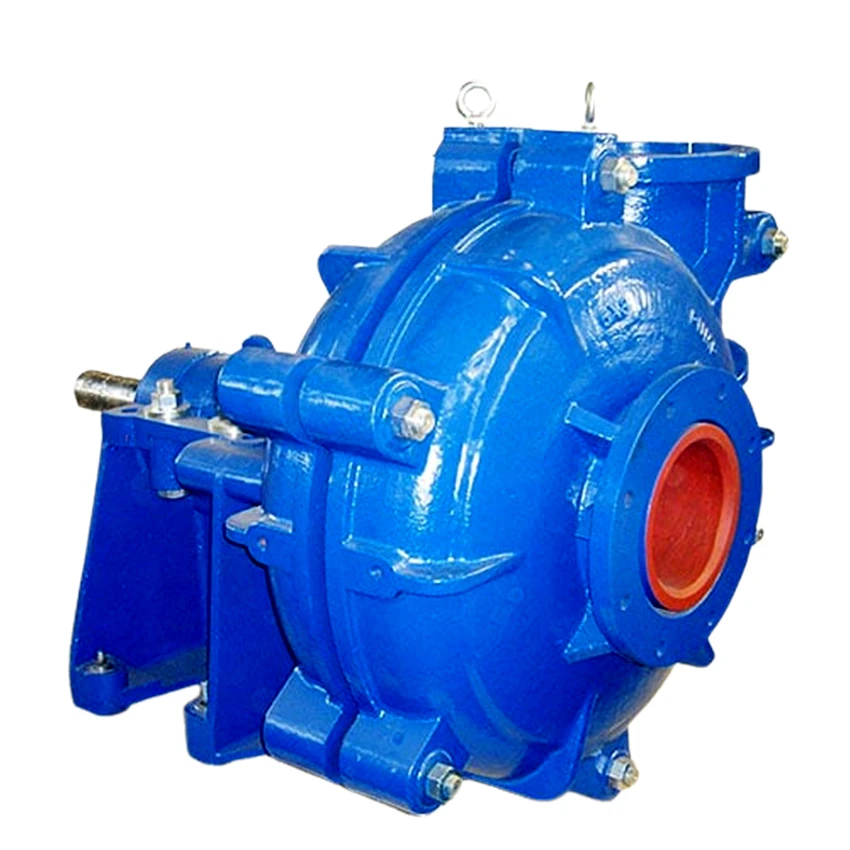

1. Las bombas de suspensión de PYME están diseñadas con una carcasa doble, piezas de extremo húmedo y piezas rotativas. Las piezas de extremo húmedo incluyen voluta, impulsor, revestimiento delantero y trasero. Las partes rotativas incluyen el conjunto de cojinetes, que están compuestos de carcasa de rodamiento, eje, rodamientos, etc.
2. Esta es una bomba de lechada de servicio pesado que es extremadamente duradera y fácil de mantener. Es altamente eficiente y resistente a la corrosión y la erosión.
Tiene una vida útil de larga data y es extremadamente rentable. El uso de revestimientos efectivos hace que esta bomba sea fácil de mantener.
Los muchos beneficios de la bomba incluyen el conjunto del rodamiento, las placas de cubierta/marco, la cubierta de succión, los revestimientos, el impulsor y tiene una base de una pieza.
3. SH-150E es una bomba de lechada con tamaño de descarga de 4 pulgadas, y es casi la mejor bomba popular en PYME.
4. SH-150E se vende principalmente a nuestros clientes de Rusia, Holanda, Italia y otros países de Europa Oriental y Occidental. La PYME siempre será su socio confiable para las bombas de suspensión de calidad y las piezas de repuesto de la bomba.
5. Estas bombas se caracterizan por una larga vida, una operación eficiente y un fácil mantenimiento con su bajo costo.
Las bombas están disponibles con un revestimiento de goma o metal de materiales abrasivos y resistentes a la corrosión. Rodamientos usados para servicio pesado, con el aumento de la carga en ellos.
6. Aplicación de bombas de suspensión de PYME: minería y procesamiento, plantas mineras y metalúrgicas, centrales eléctricas, empresas de producción de cemento y minas de oro de diamantes, línea de aplastamiento tecnológico, procesamiento de minerales, etc.
Especificaciones:
| Tipo | Tamaño | Marco | Impulsor: F6147A05 | Tipo de sello del eje | Calificación de marco (KW) | Velocidad máxima normal (R/min) | Tamaño de pasaje máximo (mm) |
| SH | 150 | E | 5 furgonetas de metal de tipo cerrado, diámetro: 510 mm | Embalaje de glándulas, expulsor, sello mecánico | 120 | 1140 | 63 |
| Especificaciones de la bomba de lechada de metal de la serie SH | ||||||||||||
|
Bomba
Modelo |
S×D
(pulgada) |
Admisible
máx. Potencia (kilovatios) | Aterial | Rendimiento de agua clara | Impulso | Precios | ||||||
| Capacidad Q |
Cabeza
H(metro) |
Velocidad
N (R/min) |
Max.eff.
η% |
NPSH
(metro) |
¡No! De
Bandear |
Vane Dia.
(mm) |
Peso
(kg) | |||||
| Impulso | m3/hora | L/S | ||||||||||
| SH/25B | 1.5×1 | 15 |
Metal
(A05) | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2-4 | 5 | 152 | 91 |
| SH/40B | 2×1.5 | 15 | 32.4-72 | 9-20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 184 | 118 | ||
| SH/50C | 3×2 | 30 | 39.6-86.4 | 11-24 | 12-64 | 1300-2700 | 55 | 4-6 | 214 | 191 | ||
| SH/75C | 4×3 | 30 | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4-6 | 245 | 263 | ||
| SH/75D | 4×3 | 60 | 245 | 363 | ||||||||
| SH/100D | 6×4 | 60 | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5-8 | 365 | 626 | ||
| SH/100E | 6×4 | 120 | 365 | 728 | ||||||||
| SH/150E | 8×6 | 120 | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 510 | 1473 | ||
| SH/150F | 8×6 | 260 | 510 | 1496 | ||||||||
| SH/150R | 8×6 | 300 | 510 | 1655 | ||||||||
| SH/200F | 10×8 | 260 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 | 3193 | ||
| SH/200ST | 10×8 | 560 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 | 3750 | ||
| SH/250F | 12×10 | 260 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 | 3760 | ||
| SH/250ST | 12×10 | 560 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 | 4318 | ||
| SH/300ST | 14×12 | 560 | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-10 | 965 | 6409 | ||
| SH/350TU | 16×14 | 1200 | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 1067 | 10000 | ||
Material: alta aleación de cromo05
Requisitos químicos de material, peso%
| Descripción | Nombre del material | C | Minnesota | Si | Ni | cr | Mes | Cu | P | V | S | Descripción | Dureza |
|
A05
ASTM A532 | Ultracromado | 2.92 | 0.98 | 0.54 | 0.8 | 27 | ≤0.8 | … | 0.062 | … | 0.051 | 27% de hierro blanco resistente a la erosión CR | 58-62HRC |
Aplicaciones Típicas:
Manejo de cenizas
Feeds de ciclón
Pulpa y Papel
Lodos abrasivos
Preparación de carbón
Procesamiento mineral
Procesamiento agregado
Industrias mineras
Las aplicaciones principales para las bombas de lechada de metal SME SH/150E son la descarga de la fábrica, la suspensión de la trituradora, la arena y el agregado o cualquier sólido grueso u otras plantas severas y abrasivas, especialmente en cobre, oro, mineral de hierro, plomo-zinc, carbón o plantas fosfato.
Los ahorros más dramáticos serán en estas aplicaciones, aunque los ahorros también se realizarán en encontrar sólidos, como la recuperación de arena fina o la caolín. La ventaja clave de las bombas de suspensión de metal SH es la potencia del 10% al 30% menor, la vida útil larga de desgaste y menos tiempo de inactividad de la bomba, lo que resulta en un costo por tonelada bajo, junto con una mejor separación de ciclones.
Las bombas SME SH Sable están diseñadas para las aplicaciones de lodo más difíciles
