Bomba de espuma 2QV-AF

A bomba de espuma de 2qv-AF, amplamente usada em metalurgia, carvão, indústria química e outros setores industriais. É adequado para transmitir a pasta abrasiva e corrosiva contendo espuma, e essa série de bombas pode efetivamente eliminar a floção em floção, quando o trabalho ainda pode trabalhar normalmente, que é uma floção insuficiente para a floção, a floção é uma floção que se refere a vários estôneos, que ainda pode trabalhar normalmente, que é uma floção que se refere a vários estôneos, que é possível que seja uma floção que se reflete, que é possível que seja uma floção que se reflete, que pode ser possível, que pode ser possível eliminar a floção, que é possível que seja uma floagem, que pode ser possível, que pode ser possível, que pode ser possível eliminar a floagem para a floção.

investigação

Escreva uma crítica

Estrutura

A bomba de espuma da série AF possui uma estrutura simples, um alto grau de universalidade e é fácil de instalar e usar.

1. Parte de Transmissão: A parte de transmissão deste tipo de bomba é a mesma das bombas de lama de escória das séries SP e SPR. A caixa de rolamentos é equipada com um suporte para motor ou estrutura de eletrodo, ou seja, pode ser utilizada transmissão direta, e a correia pode ser facilmente substituída para alterar a velocidade da bomba e atender às mudanças nas condições de trabalho.

2. Tanque vertical com estrutura de aço, equipado com entrada tangencial e bocal de transbordamento. O bocal de transbordamento permite o retorno do excesso de material para o tanque. A entrada tangencial facilita o direcionamento rápido para a bomba e elimina parte da espuma.

3. Cabeçote da Bomba: O cabeçote da bomba possui estrutura de dupla carcaça. As partes em contato com o fluido são revestidas de metal, borracha ou outro material não metálico, dependendo da pasta a ser utilizada.

Bomba de espuma vertical

2 (64)

SPECIFICATIONS

Modelo	Poder	Capacidade	Cabeça	Velocidade	Efetivo.	Diâmetro de entrada.	Diâmetro da saída.
Modelo	P(KW)	Q(m³ / h)	H(m)	n(r/min)	ŋ%	(mm)	(mm)
2QV-AF	3-15	6-43	6-30	800-1800	45	100	50
3QV-AF	3-18.5	23-78	5-28	700-1500	55	150	75
4RV-AF	5.5-37	33-187	5-28	500-1050	55	150	100
6SV-AF	15-75	80-393	5-25	250-680	55	200	150
8SV-AF	37-110	126-575	5-26	350-650	55	250	200

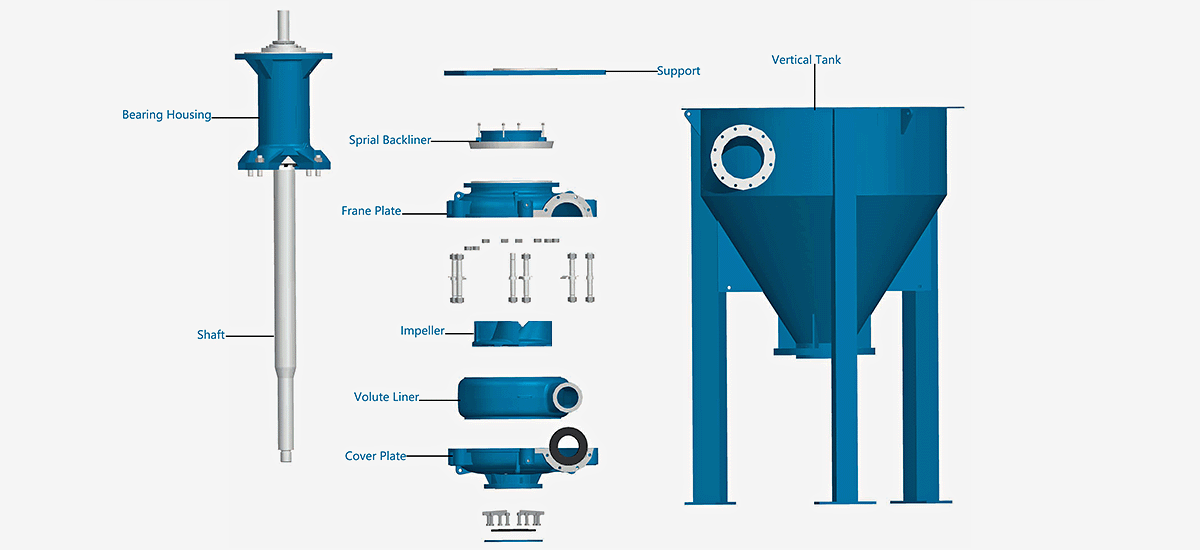

CONSTRUÇÃO DA BOMBA DE ESPUMA 2QV-AF

Desenho dimensional

Especificações

Curva da bomba de espuma vertical 2QV-AF

Aplicativo

bomba de espuma

Bomba de espuma vertical
