Introduction générale:

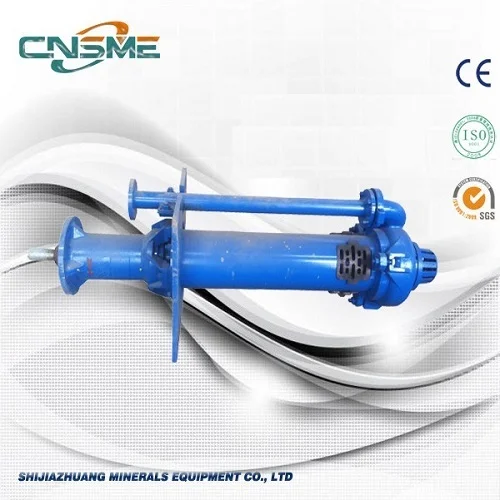

▶ Nos pompes de suspension verticale SV / SVR sont des pompes de carter en porte-à-faux en porte-à-faux et des pompes résistantes à l'abrasion / corrosion pour une durée de vie et une fiabilité d'usure prolongée dans les puisards ou les fosses.
▶ Ils sont conçus pour des applications nécessitant une plus grande fiabilité et durabilité que les pompes de processus verticales conventionnelles peuvent offrir.
▶ La conception en porte-à-faux en porte-à-faux rend la pompe à puisard PME parfaitement adaptée à une manipulation continue lourde des liquides et des boucles abrasifs et corrosifs tout en étant immergé dans des puisards ou des fosses.
▶ Cette rage lourde est une conception d'arbre en porte-à-faux qui élimine tous les joints à l'extrémité fluide.
▶ Une gamme complète d'options de matériaux, notamment des pompes doublées élastomères complètes et des options de métaux durs pour les tâches de médias corrosives et abrasives.
▶ Ils sont idéaux pour les particules grossières corrosives et les concentrations élevées de pulpe de laitier et sont largement utilisées dans les industries métallurgiques, minières et charbon.
Applications:
Traitement des minéraux, préparation du charbon, traitement chimique, manipulation des effluents, sable et gravier
Caractéristiques:
| Modèle de pompe | S × D (mm) | Max admissible. Puissance (kw) | Matériel | Performance en eau claire | Turbine | ||||||
| Capacité q | Tête h (m) | Vitesse n (r / min) | Max.eff. η% | Arbre de longueur (mm) | Non. des aubes | Dia de la galerie. (mm) | |||||
| Turbine | m3/heure | l / s | |||||||||
| SV/40P | 80×40 | 15 | Métal (A05) | 19.44-43.2 | 5.4-12 | 4.5-28.5 | 1000-2200 | 40 | 900 | 5 | 195 |
| SV/65Q | 120×65 | 30 | 23.4-111 | 6.5-30.8 | 5-29.5 | 700-1500 | 50 | 1200 | 290 | ||
| SV/100R | 175×100 | 75 | 54-289 | 15-80.3 | 5-35 | 500-1200 | 56 | 1500 | 390 | ||
| SV/150S | 240×150 | 110 | 108-479.16 | 30-133.1 | 8.5-40 | 500-1000 | 52 | 1800 | 480 | ||
| SV/200S | 320×200 | 110 | 189-891 | 152.5-247.5 | 6.5-37 | 400-850 | 64 | 2100 | 550 | ||
| SV/250T | 200 | 180-1080 | 50-300 | 10-35 | 400-750 | 60 | 2400 | 605 | |||
| SV/300T | 200 | 180-1440 | 50-400 | 5-30 | 350-700 | 62.1 | 2400 | 610 | |||
| Modèle de pompe | S × D (mm) | Max admissible. Puissance (kw) | Matériel | Performance en eau claire | Turbine | ||||||
| Capacité q | Tête h (m) | Vitesse n (r / min) | Max.eff. η% | Arbre de longueur (mm) | Non. des aubes | Dia de la galerie. (mm) | |||||
| Turbine | m3/heure | l / s | |||||||||
| SVR/40P | 80×40 | 15 | Caoutchouc (R55) | 19.44-43.2 | 5.4-12 | 4.5-28.5 | 1000-2200 | 40 | 900 | 5 | 195 |
| SVR/65Q | 120×65 | 30 | 23.4-111 | 6.5-30.8 | 5-29.5 | 700-1500 | 50 | 1200 | 290 | ||
| SVR/100R | 175×100 | 75 | 54-289 | 15-80.3 | 5-35 | 500-1200 | 56 | 1500 | 390 | ||
| SVR/150S | 240×150 | 110 | 72-504 | 20-140 | 10-35 | 500-1000 | 56 | 1800 | 480 | ||
Configuration:
Notre longueur d'arbre de pompes à suspension verticale peut être conçue sur mesure. Outre la longueur de l'arbre standard, nous pouvons étendre l'arbre à la longueur requise en fonction des stands.
DC: La pompe et le moteur sont directement liés à un couplage.
Types à courroie: La pompe et le moteur sont connectés par des poulies et des ceintures --- Bd.
