Marque : CNSME
Numéro de modèle : SH/200F
Certificat : CE/ISO
Lieu d'origine : Hebei, Chine
Quantité minimum de commande : 1 ensemble
Délai de livraison : 7 à 15 jours ouvrables
Conditions de paiement : T/T, L/C
Capacité d'approvisionnement : 30 ensembles par mois
Détails de l'emballage : Emballage d'exportation standard
Conditions de paiement : T/T, Western Union
Capacité d'approvisionnement : 100 ensembles par mois
Détails de l'emballage : Emballage d'exportation standard

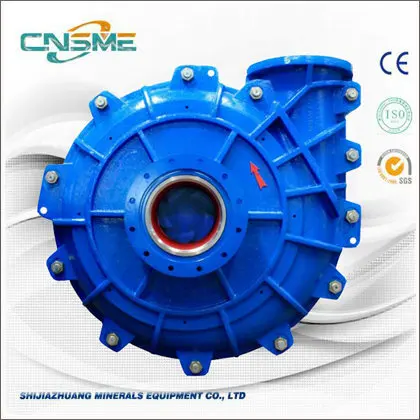

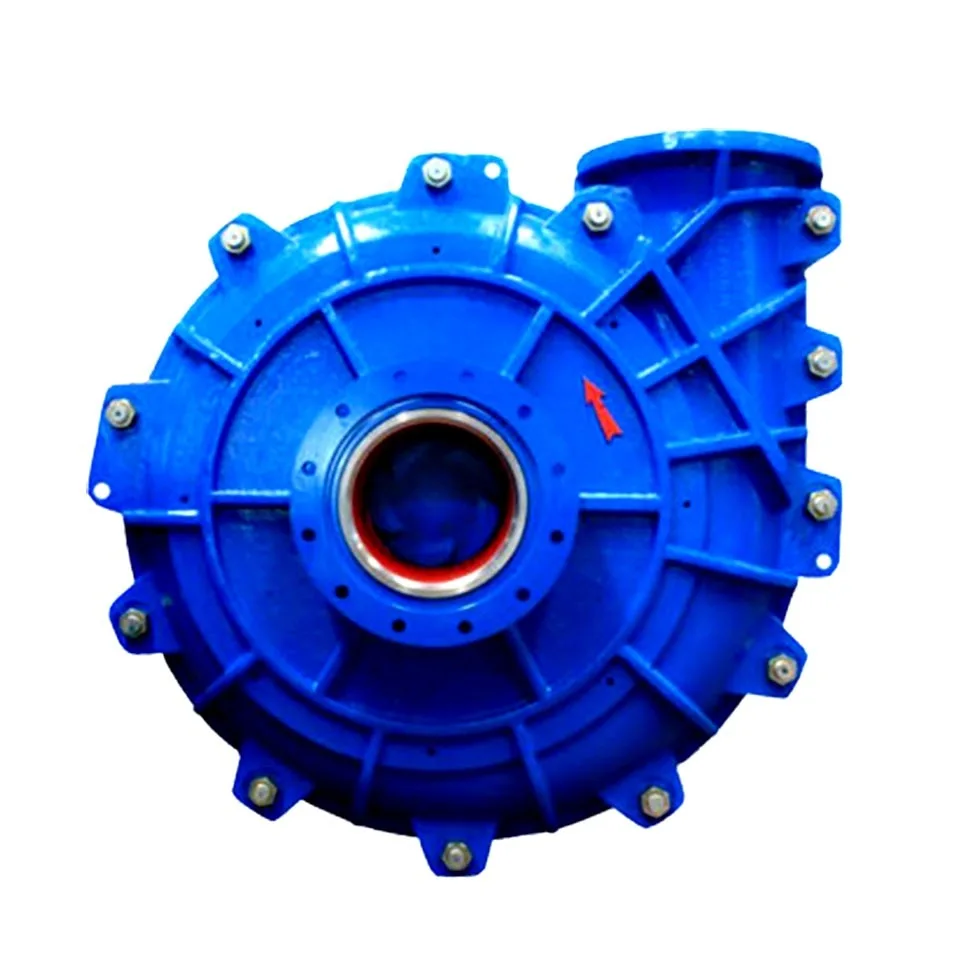

Pompes à boues robustes à revêtement métallique
La qualité des pompes à lisier robustes à revêtement en métal dur de la série SH est toujours la chose qui nous préoccupe.
▶Nos pompes à boues horizontales sont conçues pour les applications lourdes telles que l'exploitation minière, le traitement des minéraux, le déchargement des usines, les centrales électriques, les résidus et autres applications industrielles, pour une résistance maximale à l'abrasion, à l'érosion et à la corrosion.
▶Les pompes sont disponibles dans une large gamme de tailles, avec des pièces d'usure à haute teneur en chrome et en caoutchouc. Les composants tels que la roue et la volute sont disponibles dans une gamme de types de métaux durs et d'élastomères pour s'adapter à l'application spécifique.
▶Différents types de joints d'arbre sont disponibles pour répondre à toutes les exigences, y compris les joints de presse-étoupe, les joints d'expulseur et les joints mécaniques.
▶Nos pompes à boues à revêtement métallique sont conçues pour les applications industrielles lourdes, pour gérer les boues les plus difficiles.
▶Les alliages moulés résistants à l'usure sont utilisés pour les chemises et les roues de pompes à boues lorsque les conditions ne sont pas adaptées au caoutchouc, comme avec des particules grossières ou à bords tranchants, ou pour des tâches ayant des vitesses périphériques de roue élevées ou des températures de fonctionnement élevées.
Applications
Applications de pompage de boues à usage intensif, exploitation minière et traitement des minéraux, déchets et résidus miniers, décharge de broyeur, alimentation par cyclone, sable et agrégats
Caractéristiques
Pompe
Modèle |
S×D
(pouce) |
Admissible
Max Pouvoir (kw) | Matériel | Performances en eau claire | turbine | ||||||
Capacité Q |
Tête
H(m) |
Vitesse
n(r/min) |
Efficacité max.
η% |
NPSH
(m) |
Non de
Aubes |
Vane Dia.
(mm) | |||||
turbine | m3/h | l/s | |||||||||
SH/25B | 1.5×1 | 15 |
Métal
(A05) | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2-4 | 5 | 152 |
SH/40B | 2×1.5 | 15 | 32.4-72 | 9-20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 184 | ||
SH/50C | 3×2 | 30 | 39.6-86.4 | 11-24 | 12-64 | 1300-2700 | 55 | 4-6 | 214 | ||
SH/75C | 4×3 | 30 | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4-6 | 245 | ||
SH/75D | 4×3 | 60 | 245 | ||||||||
SH/100D | 6×4 | 60 | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5-8 | 365 | ||
SH/100E | 6×4 | 120 | 365 | ||||||||
SH/150E | 8×6 | 120 | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 510 | ||
SH/150F | 8×6 | 260 | 510 | ||||||||
SH/150R | 8×6 | 300 | 510 | ||||||||
SH/200F | 10×8 | 260 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 | ||
SH/200ST | 10×8 | 560 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 | ||
SH/250F | 12×10 | 260 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 | ||
SH/250ST | 12×10 | 560 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 | ||
SH/300ST | 14×12 | 560 | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-10 | 965 | ||
SH/350TU | 16×14 | 1200 | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 1067 |
Matériels
Description des pièces | Matériel | Code matériel |
Corps de pompe, corps divisé | Fonte grise | G20/G21 |
Fonte ductile | D20/D21 | |
Roue à aubes, volute,
Doublures d'usure, expulseur, Anneau d'expulsion, Presse-étoupe | 27% Chrome élevé | A05 |
Fonte au chrome/molybdène 15/3 | A07 | |
Résistant à la corrosion 35% Chrome | A33 | |
28% Haute teneur en chrome, faible teneur en carbone | A49 | |
Arbre | Acier inoxydable 304 | C21 |
Acier inoxydable 316 | C23 | |
manchon d'arbre | Acier inoxydable 304 | C21 |
Acier inoxydable 316 | C23 | |
Revêtement en oxyde d'aluminium, blanc | J04 | |
Revêtement en oxyde de chrome, noir | J05 |
Type entraîné
DC(z) : La pompe et le moteur sont directement reliés par un accouplement. Types à entraînement par courroie : La pompe et le moteur sont reliés par des poulies et des courroies — CV, CR(z), ZV(z).
