● Débit: 360-150m3 / h
● tête h (m): 10-60
● Vitesse: 300-800 tr / min
● Efficacité: Max. 80%
● Matériaux: resserrer A05
● Rende05
● Diamètre de la palet (mm): 762
● Power: Max 560KW
● Couleur: dépendent des exigences des clients
● Poids: 4318kg
● NPSH (M): 3-8
● Garantie: Garantie d'un an (à l'exception des pièces de fin mouillée)
Introduction:
1. Les pompes à suspension de PME sont conçues avec un boîtier double, des pièces à extrémité humide et des pièces rotatives. Les pièces à extrémité humide comprennent le volute, la roue, la doublure avant et arrière. Les pièces rotatives comprennent l'ensemble de roulement, qui sont composées de boîtiers de roulement, d'arbre, de roulements, etc.
2. Il s'agit d'une pompe à suspension lourde qui est extrêmement durable et facile à entretenir. Il est très efficace et résistant à la corrosion et à l'érosion.
Il a une longue durée de vie et est extrêmement rentable. L'utilisation de doublures efficaces rend cette pompe facile à entretenir.
Les nombreux avantages de la pompe comprennent le port, les plaques de couverture / cadre, le couvercle d'aspiration, les doublures, la roue, et il a une base d'une pièce.
3. SH-250st est une pompe à suspension avec une taille de décharge de 10 pouces.
4. SH-250st est principalement vendu à nos clients de Russie, de Hollande, d'Italie et d'autres pays d'Europe orientale et occidentale. Les PME seront toujours votre partenaire fiable pour les pompes de suspension de qualité et les pièces de rechange de pompage.
5. Ces pompes sont caractérisées par une longue durée de vie, un fonctionnement efficace et une maintenance facile avec son faible coût.
Les pompes sont disponibles avec un caoutchouc ou une doublure métallique de matériaux abrasifs et résistants à la corrosion. Roulements utilisés pour le service lourd, avec une charge accrue sur eux.
6. Application de pompes à suspension de PME: mines et traitement, mines et centrales métallurgiques, centrales électriques, entreprises de production de ciment et mines en or diamant, ligne de concassage technologique, traitement des minéraux, etc.
Caractéristiques:
| SHETH SPÉCIFICATION DE POMPE METAL SLURRY SHERE | ||||||||||||
|
Pompe
Modèle |
S×D
(pouce) |
Admissible
Max. Puissance (kw) | Matériel | Performance en eau claire | Turbine | Tarification | ||||||
| Capacité q |
Tête
H(m) |
Vitesse
n (r / min) |
Max.eff.
η% |
NPSH
(m) |
Non. De
Aubes |
Dia de la galerie.
(mm) |
Poids
(kg) | |||||
| Turbine | m3/heure | l / s | ||||||||||
| SH/25B | 1.5×1 | 15 |
Métal
(A05) | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2-4 | 5 | 152 | 91 |
| SH/40B | 2×1.5 | 15 | 32.4-72 | 9-20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 184 | 118 | ||
| SH/50C | 3×2 | 30 | 39.6-86.4 | 11-24 | 12-64 | 1300-2700 | 55 | 4-6 | 214 | 191 | ||
| SH/75C | 4×3 | 30 | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4-6 | 245 | 263 | ||
| SH/75D | 4×3 | 60 | 245 | 363 | ||||||||
| SH/100D | 6×4 | 60 | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5-8 | 365 | 626 | ||
| SH/100E | 6×4 | 120 | 365 | 728 | ||||||||
| SH/150E | 8×6 | 120 | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 510 | 1473 | ||
| SH/150F | 8×6 | 260 | 510 | 1496 | ||||||||
| SH/150R | 8×6 | 300 | 510 | 1655 | ||||||||
| SH/200F | 10×8 | 260 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 | 3193 | ||
| SH/200ST | 10×8 | 560 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 | 3750 | ||
| SH/250F | 12×10 | 260 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 | 3760 | ||
| SH/250ST | 12×10 | 560 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 | 4318 | ||
| SH/300ST | 14×12 | 560 | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-10 | 965 | 6409 | ||
| SH/350TU | 16×14 | 1200 | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 1067 | 10000 | ||
Matériel: alliage chromé élevé A05
Exigences chimiques matérielles, poids%
| La description | Nom du matériau | C | Mn | Si | Ni | Cr | mois | Cu | P | V | S | La description | Dureté |
|
A05
ASTM A532 | Ultrachrome | 2.92 | 0.98 | 0.54 | 0.8 | 27 | ≤0.8 | … | 0.062 | … | 0.051 | 27% de fer blanc résistant à l'érosion CR | 58-62HRC |

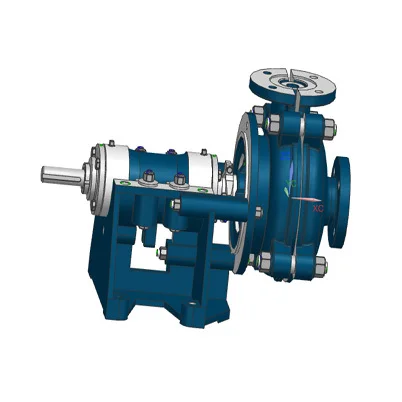

Construction de pompes SH Slurry:
Applications typiques:
Les principales applications pour les pompes de suspension en métal SH-250ST sont les décharges du moulin, la suspension de concasseur, le sable et les agrégats ou tout solide grossier ou d'autres boues sévères et abrasives, en particulier dans les usines de cuivre, d'or, de minerai de fer, de plomb-zinc, de charbon ou de phosphate.
Les économies les plus spectaculaires seront dans ces applications, bien que des économies soient également réalisées sur les solides de recherche, comme la récupération du sable fin ou le kaolin. L'avantage clé des pompes de suspension en métal SH est la puissance de 10% à 30% inférieure, même de la durée de vie et moins de temps d'arrêt de la pompe, ce qui se traduit par un coût par tonne lowe, ainsi qu'une meilleure séparation du cyclone.
Mélange de saumure
Boues et solides
Sable et agrégat
Industries minières
Manipulation des cendres
Cyclone Feeds
Pulpe et papier
Slurries abrasives
Préparation du charbon
Traitement des minéraux
Traitement global
Les pompes à suspension CNSME SH sont conçues pour les applications de suspension les plus difficiles
CNSME® est une marque déposée. Les pompes CNSME® ne représentent pas une marque déposée de Weir Warman et ne sont en aucun cas affiliées à Warman®. Tous les noms, numéros, symboles et descriptions sont à des fins d'information uniquement et ne signifient pas qu'une pièce ou une pompe répertoriée est un produit de pompes de déversoir.
