8/6e -ah CLZ Antrieb Horizontaler Aufschlämmung - hohe Effizienz und Verschleißfestigkeit

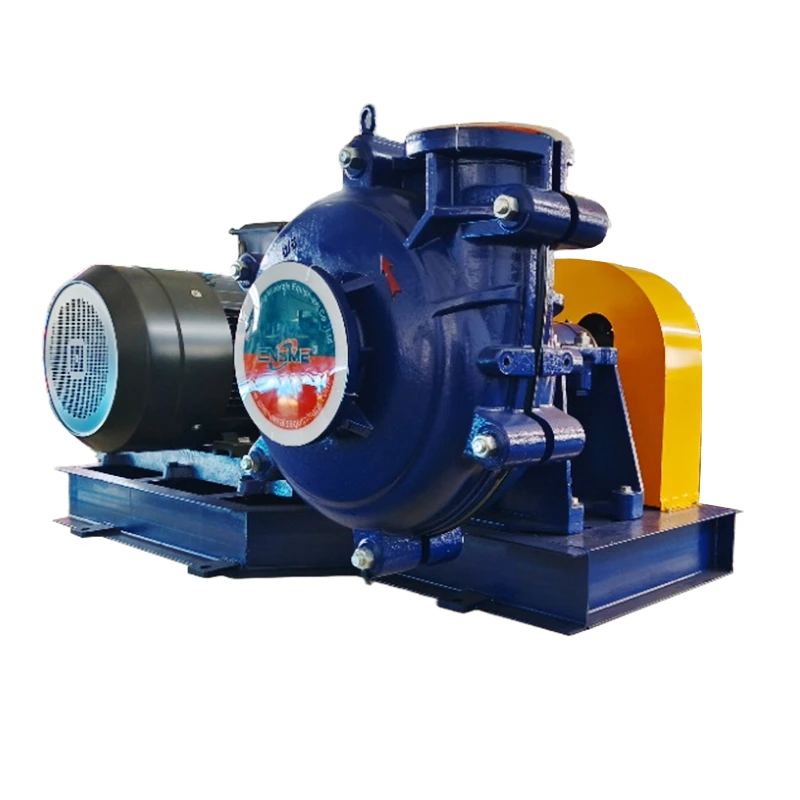

CNSME®8/6e-ah Horizontale Aufschlämmungspumpe ist eine hocheffiziente, käferbeständige, korrosionsresistente einstufige Einstufe, ein Ausleger, eine horizontale Zentrifugalpumpe, die in Bergbau, elektrischer Leistung, Metallurgie, Kohle, chemischer Industrie und anderen Branchen weit verbreitet ist. Es eignet sich zum Pumpen von stark abrasiven, hohen Konzentrationsaufschlämmen oder Hochkonzentration mit hohem Kopfschlamm. Es kann in mehreren Phasen in Serien unter dem maximalen Pumpen verwendet werden. zulässiger Arbeitsdruckbereich.

Anfrage

Eine Rezension schreiben

Produktvorteile

Highly efficient and Wear-resistant: industrial solutions for 12/10ST-AH slurry pumps 3 Doppelpumpengehäusestruktur: Die Rahmenplatte und die Abdeckplatte sind mit austauschbarem Verschleiß-resistenten Metallfutter (einschließlich Laufrad, Volute, Rahmenplatteneinsatz, Throatbush) ausgestattet. Die Rahmenplatte und die Abdeckplatte bestehen aus grauem Gusseisen oder duktilem Eisen gemäß dem Arbeitsdruck, vertikal aufgeteilt und durch Schrauben verbunden.

Highly efficient and Wear-resistant: industrial solutions for 12/10ST-AH slurry pumps 3 Hochleistungsrahmen: Rahmen E, max. Die Paarungsleistung beträgt 120 kW, das Basisgewicht 154 kg und das Wasservolumen der Wellendichtung 0,70 l/s.

Highly efficient and Wear-resistant: industrial solutions for 12/10ST-AH slurry pumps 3 Gute Versiegelungsleistung: Eine Vielzahl von Wellendichtungen sind erhältlich, einschließlich mechanischer Dichtungen, Expellerdichtungen und Drüsenversiegelung. Um die Versiegelungsleistung der Pumpe zu gewährleisten und flüssige Leckagen zu verhindern.

Spezifikationen

AH -Serie Metal GleUry Pump Spezifikationen
Pumpe Modell	S×D (Zoll)	Zulässig max. Leistung (kw)	Material	Klarer Wasserleistung						Laufrad		Preis gestaltung
			Material	Kapazität q		Kopf Hm)	Geschwindigkeit n (r/min)	Max.eff. η%	NPSH (M)	Nein. Von Flügel	Vane Dia. (mm)	Gewicht (kg)
			Laufrad	m3/h	l/s	Kopf Hm)	Geschwindigkeit n (r/min)	Max.eff. η%	NPSH (M)	Nein. Von Flügel	Vane Dia. (mm)	Gewicht (kg)
1.5/1B-AH	1.5×1	15	Metall (A05)	12.6-28.8	3.5-8	6-68	1200-3800	40	2-4	5	152	91
2/1.5B-AH	2×1.5	15		32.4-72	9-20	6-58	1200-3200	45	3.5-8		184	118
3/2C-AH	3×2	30		39.6-86.4	11-24	12-64	1300-2700	55	4-6		214	191
4/3C-AH	4×3	30		86.4-198	24-55	9-52	1000-2200	71	4-6		245	263
4/3D-AH	4×3	60		86.4-198	24-55	9-52	1000-2200	71	4-6		245	363
6/4D-AH	6×4	60		162-360	45-100	12-56	800-1550	65	5-8		365	626
6/4E-AH	6×4	120		162-360	45-100	12-56	800-1550	65	5-8		365	728
8/6E/AH	8×6	120		360-828	100-230	10-61	500-1140	72	2-9		510	1473
8/6F-AH	8×6	260									510	1496
8/6R-AH	8×6	300									510	1655
10/8F-AH	10×8	260		612-1368	170-380	11-61	400-850	71	4-10		686	3193
10/8ST-AH	10×8	560		612-1368	170-380	11-61	400-850	71	4-10		686	3750
12/10F-AH	12×10	260		936-1980	260-550	7-68	300-800	82	6		762	3760
12/10ST-AH	12×10	560		936-1980	260-550	7-68	300-800	82	6		762	4318
14/12ST-AH	14×12	560		1260-2772	350-770	13-63	300-600	77	3-10		965	6409
16/14TU-AH	16×14	1200		1368-3060	380-850	11-63	250-550	79	4-10		1067	10000

Konstruktion von AH -Schlämmerpumpen

DIMENSION DRAWING

Dimensionszeichnung

Spezifikationen

Mehrere Fahrmodelle

ZVZ -Laufwerk

DC -Laufwerk

Lebenslaufantrieb

CLZ -Laufwerk

Dichtungssystem

Verpackungsdichtung

Expellerdichtung

Verpackungsdichtung

Expellerdichtung

Nassenteile

Elastomer-Wet-End-Komponenten

Hochchrom-Wet-End-Komponenten

Installationen von AH -Serien -Schlammpumpen

图片2 拷贝

图片1 拷贝 (3)

图片5 拷贝

图片7 拷贝
