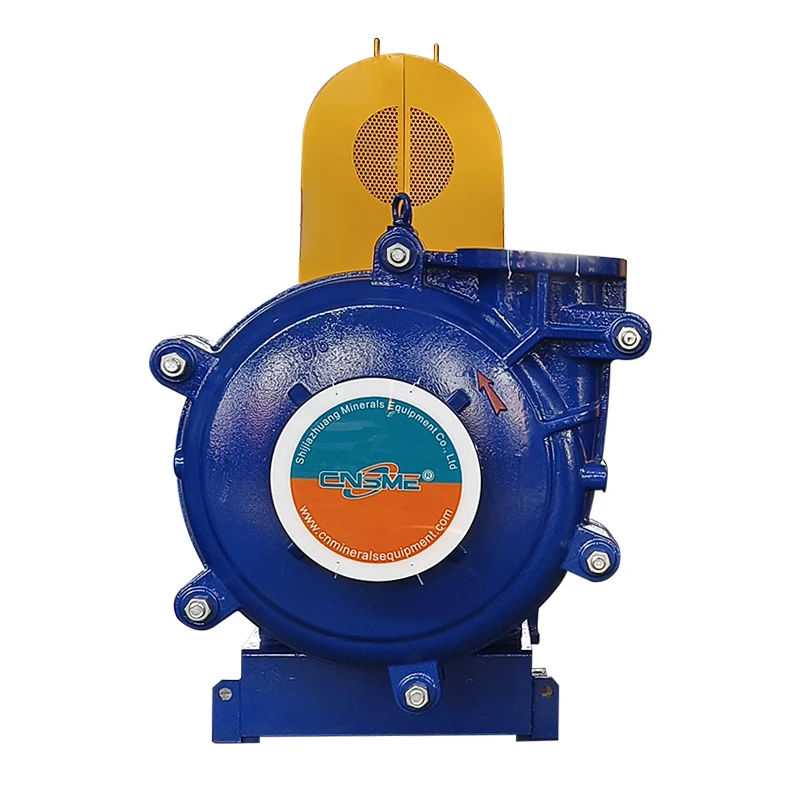

Máy bơm bùn ngang truyền động đai 8/6F-AH ZVZ

CNSME® Máy bơm bùn ngang 8/6F-AH là máy bơm bùn ly tâm ngang một tầng, một ống hút, dạng tay đòn, hiệu suất cao, chống mài mòn, chống ăn mòn, được sử dụng rộng rãi trong khai thác mỏ, điện, luyện kim, than, công nghiệp hóa chất và các ngành công nghiệp khác. Thích hợp để bơm bùn có tính mài mòn cao, nồng độ cao hoặc bùn có nồng độ thấp, cột áp cao. Có thể sử dụng nhiều giai đoạn nối tiếp theo công suất tối đa của máy bơm. phạm vi áp suất làm việc cho phép.

cuộc điều tra

Viết đánh giá

Ưu điểm sản phẩm

Highly efficient and Wear-resistant: industrial solutions for 12/10ST-AH slurry pumps 3 Cấu trúc vỏ bơm kép: Tấm khung và tấm nắp được trang bị lớp lót kim loại chống mài mòn có thể thay thế (bao gồm cả cánh tác, volute, chèn tấm khung khung, vòm họng). Tấm khung và tấm bìa được làm bằng gang màu xám hoặc sắt dễ uốn theo áp suất làm việc, phân tách theo chiều dọc và được kết nối bằng bu lông.

Highly efficient and Wear-resistant: industrial solutions for 12/10ST-AH slurry pumps 3 Hiệu suất niêm phong tốt: Một loạt các con dấu trục có sẵn, bao gồm niêm phong cơ học, con dấu expeller và con dấu tuyến. Để đảm bảo hiệu suất niêm phong của máy bơm và ngăn ngừa rò rỉ chất lỏng.

Thông số kỹ thuật

Ah series kim loại bùn thông số kỹ thuật của máy bơm
Bơm Mô hình	S×D (inch)	Cho phép tối đa. Công suất (kw)	Chất liệu	Hiệu suất nước rõ ràng						cánh quạt		Giá
			Chất liệu	Năng lực q		Cái đầu H (m)	Tốc độ n (r/phút)	Tối đa. η%	NPSH (m)	Không có. Của Vanes	CAN DIA. (mm)	Trọng lượng (Kilôgam)
			cánh quạt	m3/giờ	l/s	Cái đầu H (m)	Tốc độ n (r/phút)	Tối đa. η%	NPSH (m)	Không có. Của Vanes	CAN DIA. (mm)	Trọng lượng (Kilôgam)
1.5/1B-AH	1.5×1	15	Kim loại (A05)	12.6-28.8	3.5-8	6-68	1200-3800	40	2-4	5	152	91
2/1.5B-AH	2×1.5	15		32.4-72	9-20	6-58	1200-3200	45	3.5-8		184	118
3/2C-AH	3×2	30		39.6-86.4	11-24	12-64	1300-2700	55	4-6		214	191
4/3C-AH	4×3	30		86.4-198	24-55	9-52	1000-2200	71	4-6		245	263
4/3D-AH	4×3	60		86.4-198	24-55	9-52	1000-2200	71	4-6		245	363
6/4D-AH	6×4	60		162-360	45-100	12-56	800-1550	65	5-8		365	626
6/4E-AH	6×4	120		162-360	45-100	12-56	800-1550	65	5-8		365	728
8/6E/AH	8×6	120		360-828	100-230	10-61	500-1140	72	2-9		510	1473
8/6F-AH	8×6	260									510	1496
8/6R-AH	8×6	300									510	1655
10/8F-AH	10×8	260		612-1368	170-380	11-61	400-850	71	4-10		686	3193
10/8ST-AH	10×8	560		612-1368	170-380	11-61	400-850	71	4-10		686	3750
12/10F-AH	12×10	260		936-1980	260-550	7-68	300-800	82	6		762	3760
12/10ST-AH	12×10	560		936-1980	260-550	7-68	300-800	82	6		762	4318
14/12ST-AH	14×12	560		1260-2772	350-770	13-63	300-600	77	3-10		965	6409
16/14TU-AH	16×14	1200		1368-3060	380-850	11-63	250-550	79	4-10		1067	10000

Xây dựng máy bơm bùn Ah

DIMENSION DRAWING

Bản vẽ kích thước

Thông số kỹ thuật

Nhiều mô hình lái xe

Ổ đĩa ZVZ

Ổ DC

Ổ đĩa CV

Lái xe Clz

Hệ thống niêm phong

Đóng gói con dấu

Xuất khẩu con dấu

Đóng gói con dấu

Xuất khẩu con dấu

Cài đặt máy bơm bùn AH Series

图片2 拷贝

图片1 拷贝 (3)

图片5 拷贝

图片7 拷贝
