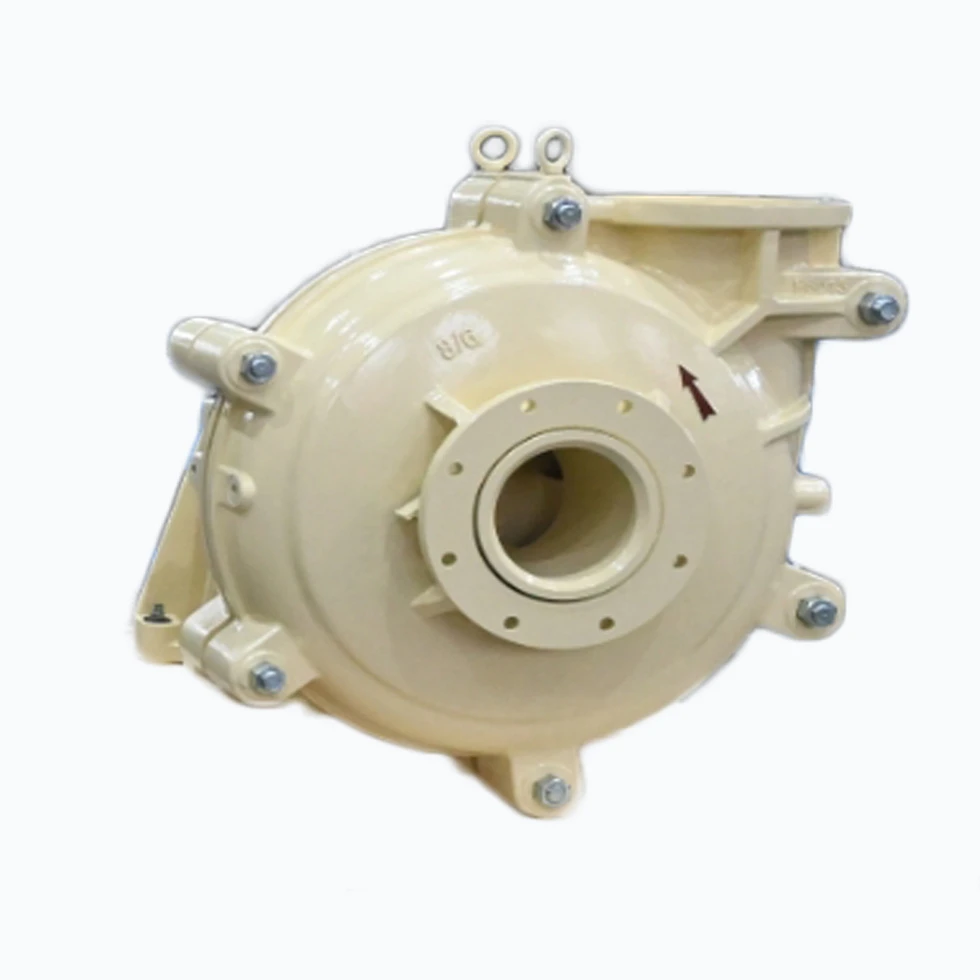

Pompa per fanghi orizzontale per impieghi gravosi per applicazioni minerarie e industriali

Name: Pompa per fanghi orizzontale per impieghi gravosi per applicazioni minerarie e industriali
Uploaded: 2025-08-05T15:23:27+08:00
Description: La pompa per fanghi 8/6 AH è una pompa centrifuga orizzontale per impieghi gravosi, progettata per la movimentazione di fanghi abrasivi e ad alta densità in applicazioni minerarie, metallurgiche, del carbone, energetiche e in altri settori industriali. Offre prestazioni eccezionali, lunga durata e alta efficienza

La pompa per fanghi 8/6 AH è una pompa centrifuga orizzontale per impieghi gravosi, progettata per la movimentazione di fanghi abrasivi e ad alta densità in applicazioni minerarie, metallurgiche, del carbone, energetiche e in altri settori industriali. Offre prestazioni eccezionali, lunga durata e alta efficienza.

inchiesta

Scrivere una recensione

Vantaggi del prodotto

Pompa per fanghi orizzontale 8/6ah Ampia gamma di prestazioni

Elevata capacità di flusso: fino a 1200 m³/h
Dislivello elevato: fino a 80 metri
Ampia gamma di velocità (500–1300 giri/min) per un adattamento flessibile a diverse applicazioni.

Pompa per fanghi orizzontale 8/6ah Design modulare per una facile manutenzione

Componenti standardizzati e intercambiabili
Riparazioni e sostituzione dei pezzi semplificate
Sono disponibili diverse opzioni di tenuta: tenuta a premistoppa, tenuta meccanica, tenuta a espulsore.

Pompa per fanghi orizzontale 8/6ah Completamente intercambiabile con le pompe Warman AH®

Pompa per fanghi orizzontale 8/6ah Riconosciuto a livello globale

Conforme agli standard CE e EAC
Affidabilità comprovata con esportazioni in oltre 40 paesi in tutto il mondo.
Scelto da oltre 500 clienti in tutto il mondo.

Pompa per fanghi orizzontale per impieghi gravosi per applicazioni minerarie e industriali 9

Parametri tecnici

Modello: 8/6 AH, Diametro di scarico: 6 pollici (152 mm), Diametro di aspirazione: 8 pollici (203 mm), Portata (Q): 0 – 1200 m³/h, Prevalenza (H): 0 – 80 m, Diametro girante: Ø 510 mm, Dimensione massima delle particelle: 63 mm, Intervallo di velocità: 500 – 1300 giri/min, Potenza motore consigliata: E: 120 kW EE: 225 kW F: 260 kW FF: 425 kW S: 560 kW

Pompa per fanghi orizzontale per impieghi gravosi per applicazioni minerarie e industriali 10

Applicazioni tipiche:

Applicazioni delle pompe per fanghi CNSME: miniere e impianti di lavorazione, impianti minerari e metallurgici, centrali elettriche, imprese di produzione di cemento, miniere di diamanti e oro, linee di frantumazione tecnologica, impianti di lavorazione dei minerali, ecc.

Schemi

Specifiche della pompa per fanghi metallici serie AH
Pompa Modello	S×D (pollice)	Ammissibile Potenza massima (kW)	Materiale	Prestazioni in acque cristalline						Girante
			Materiale	Capacità Q		Testa H(m)	Velocità n(r/min)	Efficienza massima η%	NPSH (M)	Numero di Palette	Diametro della paletta (mm)	Peso (kg)
			Girante	m3/h	l/s	Testa H(m)	Velocità n(r/min)	Efficienza massima η%	NPSH (M)	Numero di Palette	Diametro della paletta (mm)	Peso (kg)
1.5/1B-AH	1.5×1	15	Metallo (A05)	12.6-28.8	3.5-8	6-68	1200-3800	40	2-4	5	152	91
2/1.5B-AH	2×1.5	15		32.4-72	9-20	6-58	1200-3200	45	3.5-8		184	118
3/2C-AH	3×2	30		39.6-86.4	11-24	12-64	1300-2700	55	4-6		214	191
4/3C-AH	4×3	30		86.4-198	24-55	9-52	1000-2200	71	4-6		245	263
4/3D-AH	4×3	60		86.4-198	24-55	9-52	1000-2200	71	4-6		245	363
6/4D-AH	6×4	60		162-360	45-100	12-56	800-1550	65	5-8		365	626
6/4E-AH	6×4	120		162-360	45-100	12-56	800-1550	65	5-8		365	728
8/6E/AH	8×6	120		360-828	100-230	10-61	500-1140	72	2-9		510	1473
8/6F-AH	8×6	260									510	1496
8/6R-AH	8×6	300									510	1655
10/8F-AH	10×8	260		612-1368	170-380	11-61	400-850	71	4-10		686	3193
10/8ST-AH	10×8	560		612-1368	170-380	11-61	400-850	71	4-10		686	3750
12/10F-AH	12×10	260		936-1980	260-550	7-68	300-800	82	6		762	3760
12/10ST-AH	12×10	560		936-1980	260-550	7-68	300-800	82	6		762	4318
14/12ST-AH	14×12	560		1260-2772	350-770	13-63	300-600	77	3-10		965	6409
16/14TU-AH	16×14	1200		1368-3060	380-850	11-63	250-550	79	4-10		1067	10000

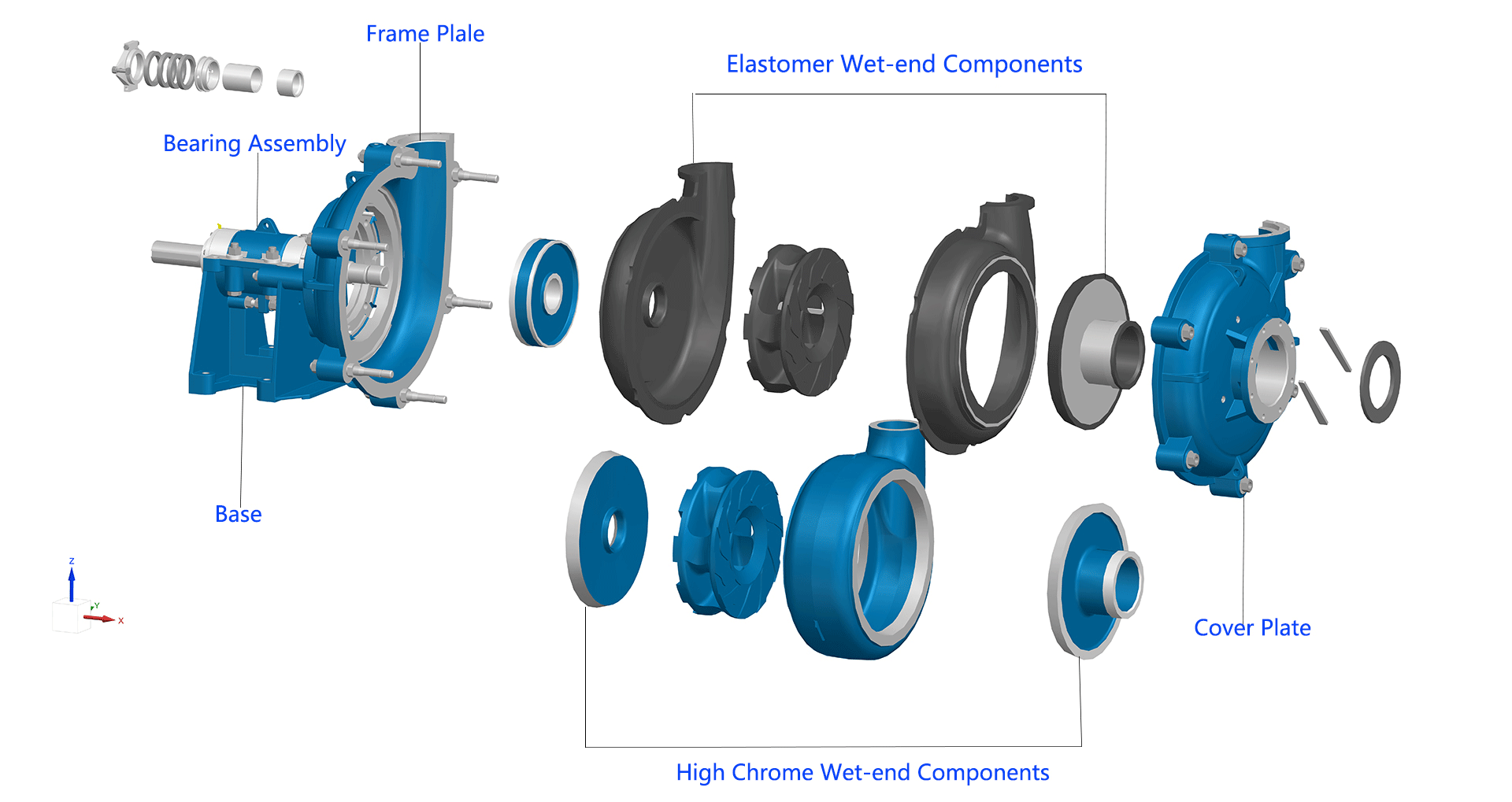

Costruzione di pompe per fanghi AH

Disegno quotato

Schemi

Modelli di guida multipli

Unità ZVZ

Pompa orizzontale per fanghi con azionamento a corrente continua

Azionamento CC

Pompa orizzontale per fanghi con azionamento CV

Trasmissione CV

CLZ Drive

Sistema di tenuta

Sigillo della ghiandola

Tenuta dell'estrattore della pompa per fanghi

Guarnizione di espulsione

Componenti della parte idraulica

Componenti elastomerici per la parte umida

Componenti della sezione umida ad alto contenuto di cromo

Componenti elastomerici della parte idraulica della pompa per fanghi

Componenti della parte idraulica della pompa per fanghi ad alto contenuto di cromo
